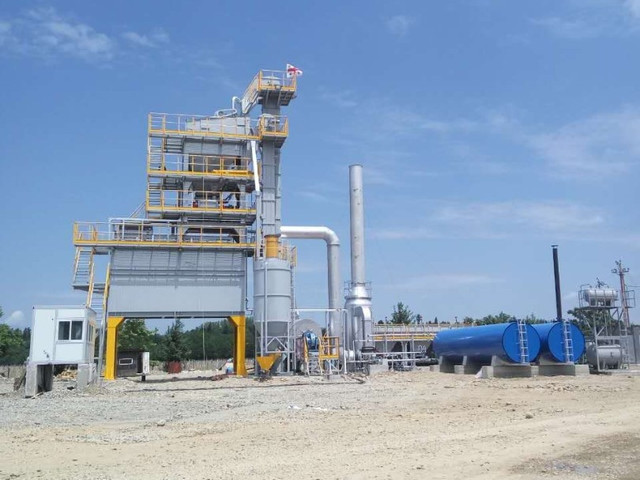

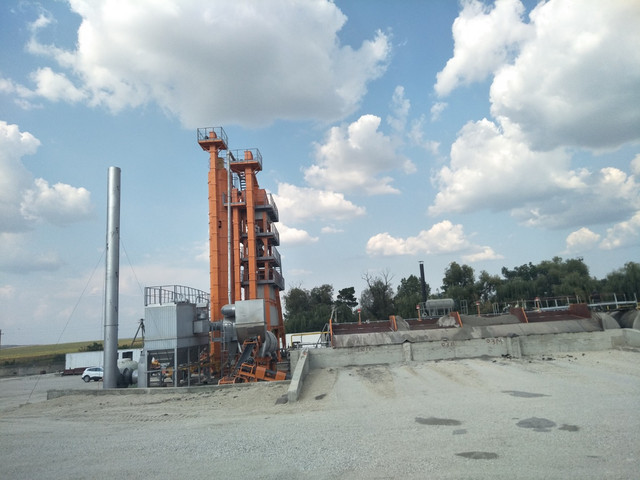

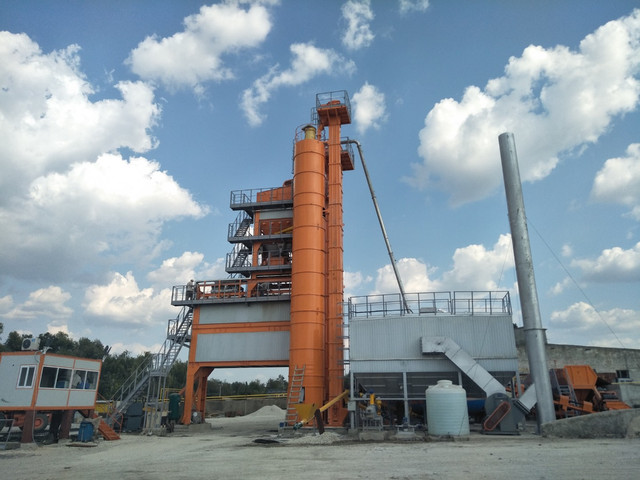

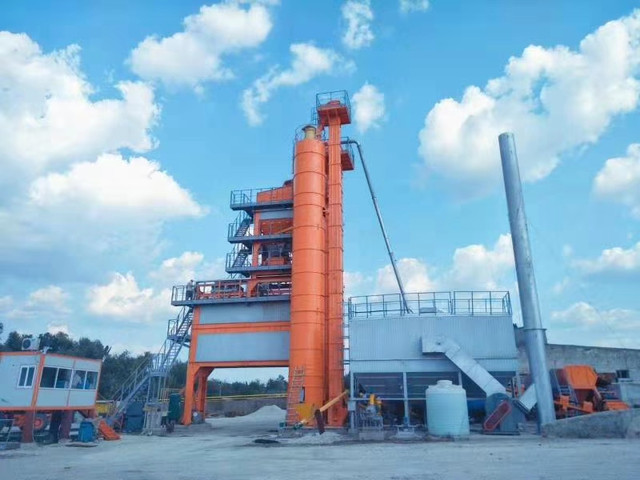

Стационарный асфальтный завод LB 1000

1)    Агрегат питания инертных заполнители

1 комп.

1.1.Бункеры для инертных заполнители

(1)бункер：4 бункера

(2) ленточный питатель：4шт

(3)вибратор стены бункера：2шт

(4) горизонтальный конвейер：1шт

(5)лестница и платформа для ремонта

(6)сигнал тревоги света и звука,когда недостаточно сырье

Преимущество

Под каждым бункером установится один комплектный ленточный питатель с фонкцией частотного регулирования, установится осевой рудуктор, характеризуются компактным,и простым структуром, и низким процентом отказов.точная настройка для измерения песка и гравии через изменении оборота ленты питателя и изменении размера углом открытой двери, на выходе есть сигнальное устройство недостатка агрегата.

1.2. Наклонный конвейер питания заполнители  1 комп.

Преимущество

Все конвейеры сделаны из бесконечной ленты без совместной , характеризуются бесперебойным во время работы , малошумящим,  длительным сроком службы.

2)    Агрегат сушильный с горелкой для работы

1 комп.

2.1.Сушильный барабан   1 комп.

2.2.Горелка    1 комп.

Преимущество :

①Изоляции установки: 50мм толстой изоляции из минеральной ваты .внешное покрытие из нержавеющей стали

②В сушильном барабане применяются четыре высокопроизводительного мотор-редуктора, через посредство универсального шарнира муфт   связываются с четырьмя опорнымм колесами. опорные колеса изготолены из нейлона и поковки, можно уменьшить износ привода ,шума.

③крепление пластины болтами,удобно заменить, избежать повреждения барабана .

3)    Система пылеочистки комбинированная

1 комп.

3.1.циклонный фильтр очистки    1 комп.

3.2 .Водяной фильтр очистки    1 комп.

Опция : рукавный фильтр очистки   1 комп.

Преимущество

Спиральный фильтр может удалить крупные частицы в дымовом газе , поставляется в элеваторе  быть использованы

4)    Системы и агрегаты на главной башни

1 комп

4.1.Элеватор горячего заполнители 1 комп.

Преимущество

элеватор горячего заполнители является эффективным цепным обрудованием : из сплава конструкционной стали , гибкие операции , гладкая , низкое трение , низкий уровень шума , низкий процент отказов , длительный срок службы , между тем , также цепь с автоматическим устройством натяжения, и с высокопроизводительным электромагнитным мотор-редуктором , чтобы обеспечение безопасности, надежности и высокоэффективной работы .

4.2.Грохот  1 комп.

Преимущество

①сетки с быстрым втягивающего устройства , так замена сетки быстрым и легким .

②сетка с фиксирующими болтами ,твердые и прочные.

③По обе стороны от шкафа оснащены амплитудных указывающих знаков .

④целое сито  устанавливается в закрытой покрышке, является идеальным экологически чистым оборудованием.

4.3.Бункер хранения горячего заполнители  1 комп.

Преимущество

① В внешности бункера применяется толщина 50 мм изоляциидля снижения теплопотерь и экономии расхода топлива ;

②Установлены на каждом горячего бункера имеет индикатор уровня , изменения уровня материала экрана ;

③эксцентричная дверь предотвращает застревать агрегаты

4.4.Система взвешивания  1 комп.

(1)дозатор взвешивания горячего заполнители :

(2) дозатор взвешивания минеральных порошка

(3) дозатор взвешивания битума

Преимущество

эксцентричная дверь предотвращает застревать агрегаты

канал сброса давления отменяет плохое последствие для весы

спиральный конвейер

пневматическое устройство обеспечивает беспрепятственный выпуск порошков

тип выпуска асфальта для весы: автоматический выпуск

динамическая точность взвешивания заполнителя: ＜1%

динамическая точность взвешивания порошка и битума : ＜0.5%

4.5.Стальной корпус  1 комп.

5)    Агрегат смесительный

1 комп.

5.Смеситель  1 комп.

Преимущество

Машина принимает европейской технический дизайн, стабильный , безопасный и надежный ,модный внешний вид .

②прокладка и листья сделаны из высокого хрома, белый чугун , длительный срок службы .

③двухцилиндровый - управляемой поворотным выпуском двери , время выпуска короткое , хороший эффект герметизации , поднять гибкий .

④Заполнение скорость не превышает 55 % , при трехмерных условиях можно сделать камень и асфальт тщательно перемешивают, сократить время смешивания .

⑤большой выпуск двери , короткое время выпуска , высокая производительность .

⑥легкое обслуживание,удобно заменять прокладки

6)    Агрегат минерального порошка +агрегат собственных пыли (при водяном фильтре)

1 комп.

1 Система питания минерального порошка

(1) Силос минерального порошка

(2)шнек питания материалы

(3) Элеватор минерального порошка

(4)временный бак для хранения минерального порошка

(5) Шнек перевезет минепорошка в дозатор взвешивания

Опция :Агрегат минерального порошка +агрегат собственных пыли (при рукавным фильтре)

Силос минерального порошка

Элеватор минерального порошка

Шнек

силос сохранения собственного

шнек  2 комп.

временный бункер хранения собственных пыли

Шнек для взвешивания собственных пыли

Элеватор собственных пыли

7)    Система питания и разгрева битума

1 комп.

(1)емкости битума(30т，2шт) и подходлящие трубопроводы

(2)трубопроводы для разгрузки битума

(3)битумный насос к дозатору：

(4)термозащитный слой :50мм

Система обогрева теплоприводного масла(житкое топливо)

Нагреватель ：300 тысячи kcal/h  1 комп.

Горелка RL50  1шт  вентилятор：

Циркуляционный насос горячей масла: 2шт

Шестереночный насос масла примечания：1шт

Топливный насос масла перевозки: 1шт

8)    система управления и Пневмосистема

1 комп.

Пневматическа система управления

Воздушный компрессор: 1 комп.

Газовой бак 0.1м3(если с бурнкер асфальта бак +0.6м3)

Электрическая система управления

центральная система управления.

Кабина управления с кондицианером(4.5м×2.25м× 2.5м）

Преимущество

В пневматической системе управления применяется импортный и отечественный знаменитый воздушный компрессор, характеризуется безопасным и надежным. В системе применяется импортные электромагнитный клапан . Пневматическая система применяет интегрированный монтаж, чтобы избежать погружение в воду пыли и дождя , обеспечить долгосрочную эксплуатацию

№

Название

В Агреггат

Бренд производители

1

выключатель

сисиема управления(частей)

Siemens Германия/ Schneider Electric Франци

2

Контактор

Siemens Германия/ Schneider Electric Франци

3

Тепловое реле

Siemens Германия/ Schneider Electric Франци

4

PLC

Siemens Германия

5

UPS

SANTAK  shenzhen Китай

6

компьютер

Dell

7

принтер

HP США

8

подшипники

Система грохота

японские

9

Сетка грота

Система грохота

Shanghai,китай

10

датчик взвешивания

система взвешивания заполнителя

Amcell США

11

датчик взвешивания

система взвешивания порошка/битума

Amcell США

12

указатель уровняуказатель

Система хранения горячего заполнители

китайский

13

дымасос

Система пылеуловители

ZIBO HONGKE  Китай

14

Мешок для рукавного фильтра

Система пылеуловители

NOMEX

15

Турбинный редуктор

Система заполнители

GUOMAO ,китай

16

горелка

Сушильная система

FRD,Китай

17

Мотор-редукторы

Сушильная система

GUOMAO ,китай

18

Мотор-редукторы

Система смесители

GUOMAO ,китай

19

Подшипники

Система смесители

японские

20

Мотор-редукторы

Система элеватора горячего заполнители

GUOMAO ,китай

21

Указатель уровня

Система порошка

китайская

22

Компрессор

Пневматическая система

LieBao  США

23

Воздушный фильтр

Пневматическая система

AirTAC

24

Цилиндр

Пневматическая система

AirTAC

25

Электромагнитный клапан

Пневматическая система

AirTAC

26

Фланцевый клапан-бабочки

Система заполнители

китайская

27

битумный насос

Битумная система

QINGTIAN Китай

28

битумный насос

Битумная система

QINGTIAN Китай

29

Нагреватель

Битумная система

китайская
