Технические характеристики
|
Наименование |
Количество |
|
Производительность, т/ч (при стандартных рабочих условиях) |
60-80 |
|
Количество и емкость бункеров инертных заполнители, шт*м3 |
4*8 |
|
Размер сушильного барабана. Диаметр*длина, мм |
1600*7000 |
|
производительность ленточного конвейера инертных, т/ч |
100 |
|
производительность элеватора горячего заполнители , т/ч |
120 |
|
Количество сегментов вибрационного грохота, шт |
4 |
|
Мак. производительность вибрационного грохота, т/ч |
120 |
|
Объем бункеров горячих инертных, т |
5 |
|
Количество бункеров горячих инертных, шт |
4 |
|
статическая мера точности взвешивания инертных, +-% |
0,5 |
|
статическая мера точности взвешивания битума, +-% |
0,25 |
|
статическая мера точности порошка, +-% |
0,5 |
|
Выход смесителя, кг |
1000 |
|
Время смешивания, с |
45 |
|
Склады битума, шт*м3 |
1*30 |
|
Установленная мощность, кВт |
290 |
|
общая масса,т |
88 |
|
Экологический шум: не более dB (A) |
80 |
|
Надёжность эксплуатации комплектеции ,не менее, % |
95 |
|
Тип управления |
Автоматическое и ручное |
|
Габарит комплектации длина*ширина*высота ,м |
37×30×15 |

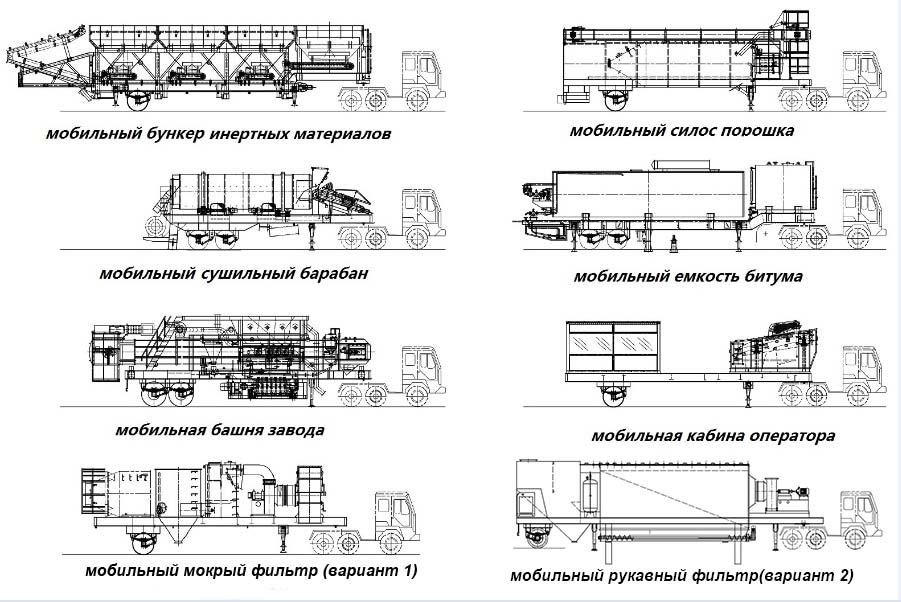

В комплектации
|
1) Мобильный агрегат питания инертных заполнители |
1 комп. |
|
1.1.Бункеры для инертных заполнители (1)бункер：4 бункера (2) ленточный питатель：4шт (3)вибратор стены бункера：2шт (4) горизонтальный конвейер：1шт (5)лестница и платформа для ремонта (6)сигнал тревоги света и звука,когда недостаточно сырье |
|
|
1.2. Наклонный конвейер питания заполнители |
|
|
2) Мобильный агрегат сушильный с горелкой для работы |
1 комп. |
|
2.1.Сушильный барабан 1 комп. 2.2.Горелка 1 комп. |
|
|
3) Мобильный системы и агрегаты на главной башни |
1 комп |
|
3.1.Элеватор горячего заполнители 1 комп. |
|
|
3.2.Бункер хранения горячего заполнители 1 комп. |
|
|
3.3.Система взвешивания 1 комп. (1)дозатор взвешивания горячего заполнители : (2) дозатор взвешивания минеральных порошка (3) дозатор взвешивания битума |
|
|
3.4.Стальной корпус 1 комп. |
|
|
3.5.Смеситель 1 комп. |
|
|
4) Мобильный система пылеочистки комбинированная |
1 комп. |
|
4.1.циклонный фильтр очистки 1 комп. 4.2 .Водяной фильтр очистки 1 комп. Опция : рукавный фильтр очистки 1 комп. |
|
|
5) Мобильный агрегат минерального порошка |
1 комп. |
|
1 Система питания минерального порошка (1) Силос минерального порошка(20м3) (2)шнек питания материалы (3) Элеватор минерального порошка |
|
|
6) Мобильный система питания и разгрева битума |
1 комп. |
|
(1) Бак битума для подогрева прямого горения(30т，1шт) |
|
|
7) Мобильный система управления и Пневмосистема |
1 комп. |
|
Грохот для главной башня 1 комп. |
|
|
Пневматическа система управления Воздушный компрессор: 1 комп. Газовой бак 0.1м3(если с бурнкер асфальта бак +0.6м3) |
|
|
Электрическая система управления центральная система управления. Кабина управления с кондицианером(4.5м×2.25м× 2.5м） |
|
|
Каждый мобильный шасси Главный смесительный шасси, Сушильный шасси,шасси бак битума прямого обогрева являются двухполуось моста. (16т)HQA16420 шасси питания материалы ,шасси система фильтра очистки ,шасси поднятия минепорошка являются однополуось моста.(16т) тяга-штифт 50т полуприцепной тяга-штифт колесо12.00-20 |
|
Покупные комплектующие асфальтного завода LBY1000
|
№ |
Название |
В Агреггат |
Бренд производители |
|
1 |
выключатель |
сисиема управления(частей)
|
Siemens Германия/ Schneider Electric Франци |
|
2 |
Контактор |
Siemens Германия/ Schneider Electric Франци |
|
|
3 |
Тепловое реле |
Siemens Германия/ Schneider Electric Франци |
|
|
4 |
PLC |
Siemens Германия |
|
|
5 |
UPS |
SANTAK shenzhen Китай |
|
|
6 |
компьютер |
Dell |
|
|
7 |
принтер |
HP США |
|
|
8 |
подшипники |
Система грохота |
японские |
|
9 |
Сетка грота |
Система грохота |
Shanghai,китай |
|
10 |
датчик взвешивания |
система взвешивания заполнителя |
Amcell США |
|
11 |
датчик взвешивания |
система взвешивания порошка/битума |
Amcell США |
|
12 |
указатель уровняуказатель |
Система хранения горячего заполнители |
китайский |
|
13 |
дымасос |
Система пылеуловители |
ZIBO HONGKE Китай |
|
14 |
Мешок для рукавного фильтра |
Система пылеуловители |
NOMEX |
|
15 |
Турбинный редуктор |
Система заполнители |
GUOMAO ,китай |
|
16 |
горелка |
Сушильная система |
FRD,Китай |
|
17 |
Мотор-редукторы |
Сушильная система |
GUOMAO ,китай |
|
18 |
Мотор-редукторы |
Система смесители |
GUOMAO ,китай |
|
19 |
Подшипники |
Система смесители |
японские |
|
20 |
Мотор-редукторы |
Система элеватора горячего заполнители |
GUOMAO ,китай |
|
21 |
Указатель уровня |
Система порошка |
китайская |
|
22 |
Компрессор |
Пневматическая система |
LieBao США |
|
23 |
Воздушный фильтр |
Пневматическая система |
AirTAC |
|
24 |
Цилиндр |
Пневматическая система |
AirTAC |
|
25 |
Электромагнитный клапан |
Пневматическая система |
AirTAC |
|
26 |
Фланцевый клапан-бабочки |
Система заполнители |
китайская |
|
27 |
битумный насос |
Битумная система |
QINGTIAN Китай |
|
28 |
битумный насос |
Битумная система |
QINGTIAN Китай |
|
29 |
Нагреватель |
Битумная система |
китайская |
